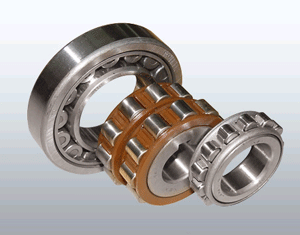

圆柱滚子与滚道为线接触轴承。负荷能力大,主要承受径向负荷。滚动体与套圈挡边摩擦小,适于高速旋转。根据套圈有无挡边,可以分有NU、NJ、NUP、N、NF等单列轴承,及NNU、NN等双列轴承。该轴承是内圈、外圈可分离的结构。内圈或外圈无挡边的圆柱滚子轴承,其内圈和外圈可以向轴向作相对移动,所以可以作为自由端轴承使用。在内圈和外圈的某一侧有双挡边,另一侧的套圈有单个挡边的圆柱滚子轴承,可以承受一定程度的一个方向轴向负荷。一般使用钢板冲压保持架,或铜合金车制保持架。但也有一部分使用聚酰胺成形保持架。 圆柱滚子轴承特点: 1. 滚子与滚道为线接触或修下线接触,径向承载能力大,适用于承受重负荷与冲击负荷。 2. 摩擦系数小,适合高速,极限转速接近深沟球轴承。 3. N型及NU型可轴向移动,能适应因热膨胀或安装误差引起的轴与外壳相对位置的变化,可作自由端支承使用。 4. 对轴或座孔的加工要求较高,轴承安装后外圈轴线相对偏斜要严加控制,以免造成接触应力集中。 5. 内圈或外圈可分离,便于安装和拆卸。 主要用途: 大中型电动机、机车车辆、机床主轴、内燃机、发电机、燃气涡轮机、减速箱、轧钢机、振动筛以及起重运输机械等。
